لوله پلی اتیلن

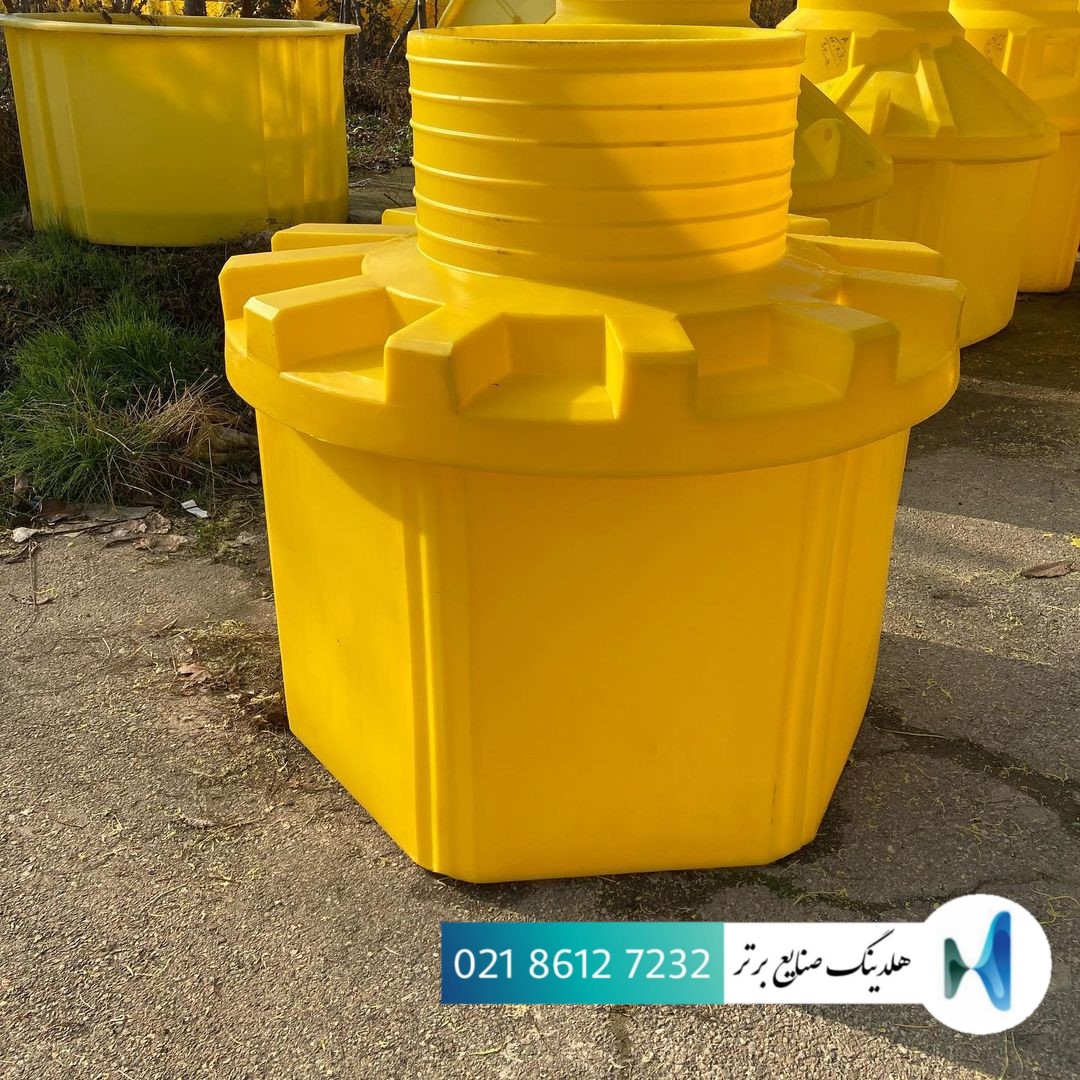

منهول پلی اتیلن:

گروه صنعتی هلدینگ برتر بزرگترین تولیید کنندگان منهول پلی اتیلن در سطح کشور، منهول پلی اتیلن در سیستم های فاضلاب خانگی و صنعتی مورد استفاده قرار می گیرد. و با افزایش استفاده از محصولات پلیمری در صنایع مختلف جایگزینی مناسب برای منهول های بتنی و منهول های ساخته شده از مصالح بنایی باشد.

منهول های هلدینگ برتر کاربرد وسیعی در زمینه صنایع نفت،گاز، پتروشیمی،نیروگاه، خطوط انتقال فاضلاب شهری مورد استفاده قرار می گیرد.

فروش منهول پیش ساخته پلی اتیلن

تولید و فروش منهول پیش ساخته در پارس اتیلن کیش بطور گسترده و متنوع، متناسب با نیاز پروژه و سفارش مشتری صورت می گیرد. منهول پلی اتیلن یکی از محصولات مجموعه پارس اتیلن کیش می‌باشد و مواد اولیه مورد استفاده جهت ساخت منهول پلی اتیلن بکر بوده و هیچگونه ضایعاتی استفاده نمی شود و با تکنولوژی مدرن آلمان و بهترین طراحی نسبت به نمونه‌های مشابه تولید می شود و در پروژه‌های شرکت نفت، پروژه های شرکت صنایع پتروشیمی، پروژه‌های نیروگاهی، پروژه‌ ها‌ی آب و فاضلاب و بسیاری دیگر از پروژه‌ های صنعتی، تاسیساتی و عمرانی کشور مورد استفاده قرار می گیرد.

در سفارش و فروش منهول پیش ساخته پلی اتیلن سفارش دهنده و کارشناس فروش لازم است به محاسبات فنی منهول‌ ها (از جمله: ارتفاع کمتر از 6 متر دارای ضخامت 10 میلیمتر می‌ باشند و اگر ارتفاع منهول پلی اتیلن بالای 6 متر باشد ضخامت بدنه ‌ی منهول 12 میلمیتر خواهد بود) توجه داشته باشند تا بهترین و مناسب ترین منهول مورد نیاز ساخته و در محل پروژه اجرا و نصب شود.

مزایای منهول پلی اتیلن هلدینگ برتر:

وزن سبک: به علت کمتر بودن چگالی پلی اتیلن در مقایسه با بتن وزن منهول پلی اتیلن کمتر از نوع بتنی می باشد

(همچنین در زمین های باتلاقی و شنی که امکان زیرسازی مناسب برای منهول های سنگین وجود ندارد به علت سستی زمین امکان نسشست منهول وجود دارد این نوع منهول ها از خطر نشست و فرو رفتن در زمین مصون می باشند.

انعطاف پذیری: این نوع منهول ها مقاوم در برار نیروهای ناشی از زلزله و دیگر نیروها قابلیت انعزاف پذیری به راحتی تحمل می کنند.

مقاومت شیمیایی بالا در مقابل خوردگی:

مقاومت بالا در محیط های خورنده شیمیایی و اسیدی نظیر فاضلاب

زبری کم: زبری پایین سطح داخلی منهول پلی اتیلن، احتمال چسبیدن مواد معلق و گل و لای را کاهش می دهد و در صورت ته نشینی با حرکت شدید آب یا فاضلاب شسته و تمیز می شود.

سرعت نصب بالا: مزایای استفاده از منهول های پلی اتیلن سرعت نصب بالا می باشد که نتیجه پیش ساخته بودن و سبک بودن منهول های پلی اتیلن است.

انعطاف پذیری در تولید: منهول پلی اتیلن در سایزها و شکل های مختلف قابل تولید می باشد.

توانایی تولید بر اساس استاندارد بین الملی کشور: با توجه به انعطاف پذیری و همچنین نیروهای متخصص، هلدینگ برتر قادر به تولید منهول ها بر اساس استاندارد ASTMF1759

استحکام بالا در برار ضربه: انعطاف پذیری ذاتی پلی اتیلن و خاصیت ضربه پذیری، منهول ها از مقاومت بالایی در ضربات وارده در حین حمل و نقل یا پروسه نصب برخوردارند.

طول عمر بالا:استفاده از پلی اتیلن طول عمر 50 سال برخوردارند.

انواع منهول پلی اتیلن:

منهول های گذر مستقیم: این منهول ها در نقاط عطف لوله دارای چندین اتصال ورودی و خروجی می باشد.طراحی گردیده است، این منهول ها به انشعاب گیری و نیز تجمیع اتصالات خانگی اشاره نمود.

نکته1: این نوع منهول برای استفاده در لوله های با اتصالات ورودی و خروجی تا 700 میلیمتر مناسب می باشند.

نکته2: برای سایز های بالاتر از 800 میلیمتر از لوله 1000 میلیمتر استفاده می شود.

منهول های گذر مستقیم به 2 نوع تقسیم می شوند:

لوله ورودی بدون هیچگونه برشی از دیواره منهول وارد و از سوی دیگر خارج می شود، پلیت کف نقش محل ایستادن فرد بابت بازرسی را دارد.

لوله ورودی پس از وارد شدن به منهول از دیوار بغل برش خورده و سپس لوله خروجی از دیواره رو به رو یا کنار با ارتفاع و زاویه یکسان یا متفاوت خارج می شود.

منهول جانبی: لوله هم قطر با مسیر لوله گذاری شفت مماس شده و با تعبیه پله و پلیت در کف شفت امکان بازدید را مهیا می سازد.

نکته: در این روش باعث کم شدن مقدار خاک برداری، سرعت اجراء و همچنین سهولت اجراء می شود.

منهول کاروگیت: منهول پلی اتیلن به 2 روش روتاری راکسترود قابل تولید می باشد

منهول خاص از روش روتاری به نام منهول تک جداره که زرد رنگ می باشد و منهول به روش تولیدی اکسترود به نام منهول دوجداره یا منهول کاروگیت خرید و فروش می شود.

منهول بتنی درجا ساخت:

این منهول ها با استفاده از مصالح بنایی ساخته میشوند. به دلایل مختلفی نظیر: خوردگی، مقاومت پایین در برابر سیالات اسیدی و قلیایی، خاصیت ضد ضربگی بسیار پایین، عدم آب بندی مناسب و داشتن هزینه های ابتدایی زیاد برای طراحی و راه اندازی، ساخت این نوع آدم رو بسیار کاهش یافته است. چرا که همواره نیاز به مراقبت های زیاد و تعمیرات پیاپی در گذر زمان دارند. و ایجاد اشکلات فراوان در منهول فاضلاب بتنی، امری کاملاَ اجتناب ناپذیر است.

به تمام این موارد، ضریب زبری بالا و عدم دفن و ساخت در ارتفاع های بسیار زیاد را اضافه کنید. در حقیقت با توجه به ضریب بالای سازه های بتنی درجاساخت، مواد جامد و گل و لای فاضلاب ها دائماَ در کف منهول های بتنی گیر می کنند. عملکرد این مدل آدم رو در برابر زلزله و تکانه های شدید نیز بسیار ضعیف است!

منهول فاضلاب پیش ساخته بتنی:

آدم رو پیش ساخته بتنی مدلی بسیار مناسبتر و پیشرفته تر از سازه های آدم روی درجا ساخت هستند. چرا که دارای مزایای متعددی همچون: امکان ساخت تونل آدم رو در ابعاد و قطرهای متنوع، ظاهر مناسب، قیمت مقرون بصرفه منهول پیش ساخته بتنی، قابلیت تحمل فشارهای بالا، مقاومت چشمگیر در مقابل بارهای وارده‌ی ترافیکی، سرعت اجرای مناسبتر در مقایسه با مدلهای درجا ساخت، آب بندی و واشربندی قابل توجه و ... می باشند.

گرچه در همین مئلها نیز مشکل ضریب زبری و هیدرولیکی بالا، وزن نسبتاَ زیاد، استحکام کم در برابر سیالات خورنده اسیدی و قلیایی و اتصالات نه چندان مناسب، همچنان پابرجاست.

انواع آدم رو بر اساس نوع کارایی

آدم رو ها از هر جنسی هم که باشند، قطعاَ برای استفاده در کاربری های خاصی مورد استفاده قرار میگیرند. چنانکه هم برای نصب درمسیر انشعاب های اصلی و فرعی فاضلابی (در دبی های مختلف) و یا پروژه های متنوع آبرسانی کاربرد دارند. هم منهول ها در خطوط انتقال کابل ها و تأسیسات شهری مربوط به برق مورد استفاده قرار میگیرند. و هم در مسیر و شبکه های انتقال کابل های نلفن و مخابرات و انتقال فیبرهای نوری قرار داده میشوند. در ادامه به بررسی برخی از این مدلها خواهیم پرداخت.

منهول برق

آدم رو برق به جهت پوشش دهی و فراهم آوردن امکان دسترسی به خطوط انتقال لوله، تأسیسات شهری و کابل های برق زیرزمینی مورد استفاده قرار میگیرند. منهول برق هم به گونه منهول های فاضلابی دارای سطح کفی» و هم به شکل «آدم رو بدون کفی» قابلیت طراحی و تولید را دارند. فرم تولید این نوع منهول فاضلابی، اکثراَ به صورت مکعبی می باشد.

منهول های برق که نیاز به دفن در عمق های زیاد را دارند، غالباَ از متریال های کامپوزیت، پلی اتیلن و فلز گالوانیزه گرم ساخته میشوند. همچنین در صورت دفن در عمق های محدود میتوان از آدم رو برق پیش ساخته بتنی نیز استفاده نمود.

منهول مخابراتی

به دلیل ساخت منهول مخابراتی به گونه‌ی تک جداره، ارتفاع تولید این آدم رو ها در بازه های متراژی 400 تا 1800 میلیمتر خواهد بود. سه مزیت عمده‌ی منهول مخابراتی مربوط به ویژگی های زیر است:

با استفاده از آدم رو مخابراتی، موجب صرفه جویی در زمان و توان بازرسان و تعمیرکاران میشود. همچنین ایمنی افراد ورود کننده به منهول (بمنظور بازرسی) نیز افزایش خواهد یافت.

بازرسی دوره ای توسط دسترسی منهول مخابرات، از فرسوده شدن حجم زیادی از کابلهای مخابرات برق و مخابرات جلوگیری شود. درغیر اینصورت شاهد قطعی های انرژی زیادی خواهیم بود و هزینه های تعمیر نیز سرسام آور خواهد شد

همچنین با کاورینگ کابلها و تأسیسات مخابراتی، هزینه های ناشی از نگهداری به شدت کاهش می یابد.

برای استحکام هرچه بیشتر و محافظت عالی از کابلهای مخابراتی و فیبرهای نوری، در ساخت آدم رو مخابراتی از پلی اتیلن دوجداره استفاده می شود. همچنین قطر دهانه منهول مخابراتی غالباَ حداقل 700 میلیمتر و تا حداکثر 1800 میلیمتر خواهد بود.

منهول فاضلاب

منهول فاضلاب پلی اتیلن، بطور کلی به عنوان پراستفاده ترین مدل در میان انواع آدم رو شناخته میشود. از آدم رو فاضلابی، علاوه بر استفاده در خطوط جمع آوری و انتقال فاضلاب، در مجراها و مسیرهای پروژه های آبرسانی نیز دارای کاربردهای فراوانیست. البته توصیه میشود پیش از خرید انواع منهول فاضلاب، حتماَ به نکات زیر توجه نمایید:

این مدل آدم روها بایستی در نهایت کیفیت بدنه و دقت در آب بندی تولید شوند. چرا که در صورت ضعیف بودن منهول فاضلاب، امکان انواع نشتی، آلودگی محیط زیست و انتشار بوهای شدیداَ بد وجود خواهد داشت.

برخی از تولید کنندگان سودجو در هنگام تولید منهول پلی اتیلن فاضلاب ، به مواد اولیه پلیمری، ماده گرانول اضافه میکنند. این کار موجب کاهش هزینه های ساخت و سود بیشتر میشود. اما در مقابل، کیفیت این مدل آدم رو ها به شدت کاهش یافته و طول عمر دستگاه ها نیز به شکل قابل توجهی کم میگردد. بطور کلی ساخت منهول ها از جنس لوله کاروگیت، بیش از سایر متریالها پیشنهاد میشود.

منهول فاضلاب تک جداره در قیاس با مدلهای دوجداره از استحکام و فشار پذیری کمتری برخوردار هستند. بنابراین با توجه به استحکام بالای منهول دوجداره فاضلاب، بهتر است از این مدل ‌آدم رو بهره بگیرید تا انتقال فاضلاب در دبی های بالا بدون هیچ مشکلی انجام گیرد.

همچنین وجود آدم رو فاضلاب، شرایط خروج گازهای قابل توجهی را از طریق پوشش سوراخدار فراهم می کند. در نتیجه سبب تهویه جریان فاضلاب و مواد های مخلوط با آن میگردد.

درپوش منهول كامپوزيت:

خط كاملي از محصولات زيرساختي پوشش و درپوش منهول كامپوزيت را توسعه داده است كه براي كاربردهاي شهري و شهري طراحي شده است كه طيف گسترده راه حل هاي دسترسي ما را تكميل مي كند. درپوش منهول كامپوزيت عملكردي استثنايي در چالش برانگيزترين محيط ها ارائه مي دهند. شما قدرت و انعطاف پذيري را در راه حل هاي دسترسي مركب ما براي استفاده عابران پياده، خارج از خيابان و كاربردهاي جاده پيدا خواهيد كرد. اين راه‌حل‌هاي دسترسي تركيبي به گونه‌اي ساخته شده‌اند كه بسيار ناهموار باشند، درپوش منهول كاپوزيت سبك‌تر، عملكرد قابل اعتماد و ايمني بيشتر براي عابران پياده و كارگران ارائه دهند. درپوش منهول كامپوزيت با استحكام و دوام براي كاربردهاي جاده‌اي كه در آن بار سنگين (H25) مورد نياز است، بهينه شده است. سخت افزار فولاد ضد زنگ 316، مقاومت در برابر خوردگي در كاربردهاي فاضلاب، و دمپرهاي يكپارچه در اطراف محيط قاب و پوشش براي كمك به جذب ضربه ناشي از ضربه در برنامه هاي كاربردي ترافيك سنگين ارائه مي دهد. در حالي كه نام جديد است، محصول همان راه حل پيشرفته و آسان براي استفاده است كه بيش از 20 سال انتظارش را داشتيد.

معرفی درپوش های نانو کامپوزیت

برتری های رقابتی محصول

1_ مصونیت کامل در برابر سرقت(به دلیل ترموست بودن محصول و عدم امکان فروش به صورت ضایعات و داشتن قفل مناسب

2_ قیمت بسیار اقتصادی و مناسب در مقایسه با دییگر دریچه های موجود در کشور

3_دوام و عمر مفید بالا(بیش از 50 سال)

4_گارانتی تعویض کامل و بدون قید و شرط

5_مقاومت بالا در برابر بارهای ترافیکی و ضربه ای

6_مقاومت در برار نفوذ آب به لای های میانی و پالیدار در برار یخ زدگی و یخ گشایی

7_مقاومت در برار آب شور، آب های زیرزمینی، جریان های الکتریکی و الکترولیت های جاری

8_مکان نصب و بره برداری در محدوده دمایی 60_ الی 250+ درجه سانتی گراد

9_قابلیت اتصال به هر نوع منهول بتنی،سفالی، فلزی،چدنی،فولادی و pvc

10_امکان ثبت نشان تجاری یا نام موسسه استفاده کننده نهایی بر روی محصول

11_دارای وزن مناسب محصول نسبت به دریچه های چدنی و بتنی

12_بدون هرگونه آلودگی صوتی هنگام عبور خودرو از روی دربچه ها

13_تنوع رنگ در تولید محصول و سازگار با مبلمان شهری

14_امکان تولید و تحویل در تعداد بالا و زمان کم

15_مقاوم در برار لغزش و سائیدگی

16_مقاومت بسیار بالا در برابر خوردگی

مواد مغذی موجود در پساب

سپتیک تانک فاضلاب به خودی خود در از بین بردن ترکیبات نیتروژنی که پتانسیل ایجاد شکوفه جلبکی در آبراهه هایی را دارند که آب آسیب دیده از سیستم سپتیک تانک فاضلاب راه خود را پیدا می کند، بی تاثیر هستند. این را می توان با استفاده از یک فن آوری کاهش نیتروژن، به سادگی با اطمینان از اینکه محل شستشو به درستی برای جلوگیری از ورود مستقیم پساب به بدنه های آب، اصلاح می شود.

فرآیندهای تخمیر باعث می شود که محتویات یک سپتیک تانک فاضلاب بی هوازی با پتانسیل اکسیداسیون و کاهش کم باشد که فسفات ها را به شکل محلول و در نتیجه متحرک نگه می دارد. فسفات های تخلیه شده از یک سپتیک تانک فاضلاب به محیط می توانند باعث رشد گیاهان پربار از جمله شکوفه های جلبکی شوند که می تواند شامل شکوفه های سیانوباکتری های بالقوه سمی نیز باشد.

ظرفیت خاک برای حفظ فسفر معمولاً به اندازه کافی بزرگ است که بتواند بار را از طریق یک سپتیک تانک فاضلاب معمولی سپتیک تانک فاضلاب مسکونی تحمل کند. یک استثنا زمانی اتفاق می‌افتد که زمین ‌های زهکشی سپتیک تانک فاضلاب در خاک‌ های شنی یا درشت ‌تر در املاک مجاور یک بدنه آبی قرار داشته باشند. به دلیل سطح محدود ذرات، این خاک ها می توانند با فسفات اشباع شوند. فسفات ها فراتر از منطقه تصفیه پیشروی خواهند کرد و خطر اتروفیکاسیون برای آب های سطحی همراه خواهند داشت.

نصب سپتیک تانک فاضلاب

از طرف دیگر، یک سیستم سپتیک تانک فاضلاب با عملکرد مناسب، کاهش قابل توجهی از عوامل بیماری زا را در مقایسه با تخلیه مستقیم به دلیل ته نشین شدن و جذب خاک (در میدان زهکش) فراهم می کند. کاهش ورود به سیستم 4-8 برای باکتری های کلیفرم، 0-2 برای ویروس ها در پساب حاصل می شود. تخم کرم انگلی نیز حذف می شود. فیلترهای اضافی ممکن است برای بهبود عملکرد حذف اضافه شوند، اگرچه آنها باید به طور دوره ای تعویض شوند.

آلودگی آب های زیرزمینی

در مناطق با تراکم جمعیت بالا، آلودگی آب های زیرزمینی فراتر از حد قابل قبول ممکن است رخ دهد. برخی از شهرهای کوچک به دلیل این مشکل، هزینه های ساخت سیستم های تصفیه متمرکز فاضلاب بسیار گران قیمت را به دلیل هزینه بالای سیستم های جمع آوری گسترده، تجربه می کنند. برای کاهش ساخت و ساز مسکونی که ممکن است تقاضا برای ساخت یک سیستم فاضلاب متمرکز گران قیمت را افزایش دهد، مهلت قانونی ساخت و ساز و محدودیت در تقسیم املاک اغلب اعمال می شود. اطمینان از عملکرد صحیح سپتیک تانک فاضلاب موجود نیز می تواند برای مدت زمان محدودی مفید باشد، اما با افزایش تراکم جمعیت، به عنوان یک استراتژی اصلاح اولیه کمتر موثر می شود.

آلودگی آب های سطحی

در مناطق مجاور آب با ماهی یا صدف در نظر گرفته شده برای مصرف انسان، سیستم ‌های سپتیک تانک فاضلاب که به درستی نگهداری نمی‌شوند و از کار افتاده به سطوح آلودگی کمک می‌ کنند که می‌تواند محدودیت‌های برداشت و/یا بسته شدن برداشت تجاری یا تفریحی را مجبور کند.

سپتیک تانک فاضلاب استفاده کنید

که حدود 20 درصد از کل خانوارها به سپتیک تانک ها متکی هستند، و اکثریت قریب به اتفاق سیستم ها در مناطق روستایی (50٪) و حومه شهر (47 ٪ ) قرار دارند. نمونه ای از یک شهر بزرگ است که در آن بسیاری از محله های شهر هنوز به سیستم های سپتیک تانک فاضلاب جداگانه متکی هستند. سیستم های سپتیک تانک فاضلاب به طور کلی به مناطق روستایی محدود می شود.

سپتیک تانک فاضلاب

سپتیک تانک فاضلاب (همچنین به عنوان گیر چربی ، دستگاه بازیابی چربی ، کپسول گریس و مبدل گریس نیز شناخته می شود ) یک دستگاه لوله کشی (نوعی تله) است که برای سپتیک تانک فاضلاب و مواد جامد قبل از ورود به سیستم دفع فاضلاب طراحی شده است. فاضلاب معمولی حاوی مقادیر کمی روغن است که وارد سپتیک تانک فاضلاب و تاسیسات تصفیه می شود تا یک لایه کف شناور را تشکیل دهد. این لایه کف بسیار آهسته هضم می شود و توسط میکروارگانیسم ها در هضم بی هوازی تجزیه می شود.روند. مقادیر زیادی روغن حاصل از تهیه غذا در رستوران ها می تواند سپتیک تانک فاضلاب یا تاسیسات تصفیه را تحت الشعاع قرار دهد و باعث انتشار فاضلاب تصفیه نشده در محیط شود. سپتیک تانک فاضلاب با ویسکوزیته بالا و گریس پخت و پز مانند گوشت خوک زمانی که سرد می شوند جامد می شوند و می توانند با سایر مواد جامد دور ریخته شده ترکیب شوند و لوله های تخلیه را مسدود کنند.

سپتیک تانک فاضلاب از دوران ویکتوریا استفاده می شد: ناتانیل وایتینگ اولین حق اختراع را در اواخر دهه 1800 به دست آورد. تله ها میزان چربی ها، روغن ها، سپتیک تانک فاضلاب و مواد جامد (FOGS) را که وارد فاضلاب می شوند کاهش می دهد. آنها شامل جعبه هایی در مسیر تخلیه هستند که بین سینک های آشپزخانه و سیستم فاضلاب جریان دارد. آنها فقط فاضلاب آشپزخانه از طریق آنها جریان دارد و به هیچ سیستم زهکشی دیگری مانند توالت سرویس نمی دهند. آنها را می توان از بسیاری از مواد مختلف مانند فولاد ضد زنگ، پلاستیک، بتن و چدن ساخته شد. ظرفیت آنها از 35 لیتر تا 45000 لیتر و بیشتر است. آنها می توانند در بالای زمین، زیر زمین، داخل آشپزخانه یا خارج از ساختمان قرار گیرند.

انواع

سه نوع اصلی از دستگاه ها وجود دارد. رایج ‌ترین آن‌ هایی هستند که توسط ASME (انجمن مهندسین مکانیک آمریکا)، با استفاده از بافل‌ها یا یک پخش‌کننده ورودی اختصاصی مشخص شده ‌اند.

اندازه گیری سپتیک تانک فاضلاب بر اساس اندازه سینک 2 یا 3 محفظه، ماشین ظرفشویی، سینک قابلمه ای و سینک ظرفشویی است. بسیاری از تولید کنندگان و فروشندگان ابزارهای اندازه گیری آنلاین را برای آسان کردن این محاسبات ارائه می دهند. این یک مثال خوب است.نرخ جریان تجمعی این دستگاه ها و همچنین ظرفیت کلی نگهداری گریس (بر حسب پوند یا کیلوگرم) در نظر گرفته شده است. در حال حاضر، استاندارد ASME (ASME A112.14.3) توسط هر دو کد ملی لوله کشی مدل که بیشتر ایالات متحده را پوشش می دهد، پذیرفته شده است. این استاندارد مستلزم آن است که سپتیک تانک فاضلاب حداقل 90 درصد FOGهای ورودی را حذف کنند. همچنین مستلزم آن است که رهگیرهای گریس توسط شخص ثالث آزمایش شده و دارای گواهینامه مطابقت 90 روزه با پمپاژ استاندارد باشند. این آزمایش شخص ثالث باید توسط یک آزمایشگاه تست معتبر و تایید شده انجام شود.

سپتیک تانک فاضلاب غیرفعال معمولاً واحدهای کوچکتر و نقطه مصرفی هستند که در زیر سینک های سه محفظه یا در مجاورت ماشین ظرفشویی در آشپزخانه ها استفاده می شوند.

مخازن بزرگ درون زمینی، معمولاً 500 تا 2000 گالن (2000 تا 8000 لیتر)، همچنین سپتیک تانک فاضلاب غیرفعال گریس هستند. این واحدها که از بتن، فایبرگلاس یا فولاد ساخته شده‌اند، دارای ظرفیت ذخیره‌سازی چربی و جامد بیشتری برای کاربردهای با جریان بالا مانند رستوران یا بیمارستان هستند.فروشگاه. آنها معمولاً سپتیک تانک فاضلاب گرانشی نامیده می شوند. رهگیرها به زمان نگهداری 30 دقیقه نیاز دارند تا چربی ها، روغن ها، گریس و مواد جامد غذا در مخزن ته نشین شوند. با ورود فاضلاب بیشتر به سپتیک تانک فاضلاب ، آب بدون چربی از مخزن خارج می شود. سپتیک تانک فاضلاب در حال پوسیدگی داخل یک سپتیک تانک فاضلاب باید بر اساس برنامه ریزی شده پمپ شود. سپتیک تانک فاضلاب بازیافت نمی شود و به محل دفن زباله می رود. به طور متوسط سالانه 300 تا 400 پوند (140 تا 180 کیلوگرم) سپتیک تانک فاضلاب از هر رستوران به محل دفن زباله می رود.

سپتیک تانک فاضلاب غیرفعال و بازگیرهای غیرفعال سپتیک تانک فاضلاب باید در زمانی که 25 درصد پر شد خالی و تمیز شوند. همانطور که دستگاه‌ های غیرفعال با چربی، روغن و گریس پر می ‌شوند، برای بازیابی چربی کارایی کمتری دارند. سپتیک تانک فاضلاب کامل مانع از ورود مه آلود به سیستم فاضلاب بهداشتی نمی شود. محتویات خالی شده سپتیک تانک فاضلاب در بسیاری از حوزه های قضایی زباله خطرناک در نظر گرفته می شود.

نوع سوم سیستم، سپتیک تانک فاضلاب هیدرومکانیکی (HGIs)، در سال‌های اخیر محبوب‌تر شده است، زیرا رستوران‌ ها در مکان ‌های غیرسنتی بیشتری باز می‌شوند. اغلب، این سایت ها فضایی برای یک سپتیک تانک فاضلاب کننده چربی بتن بزرگ ندارند. HGI ها فضای کمتری را اشغال می کنند و چربی بیشتری را به عنوان درصدی از ظرفیت مایع خود در خود نگه می دارند - اغلب بین 70 تا 85 درصد از ظرفیت مایع خود یا حتی بیشتر مانند برخی از مدل های تراپزیلا. این سپتیک تانک فاضلاب شخص ثالث برای مطابقت با استانداردهای کارایی هستند. بیشتر آنها از پلاستیک بادوام یا فایبرگلاس ساخته شده‌اند که دوام بیشتری نسبت به سپتیک تانک فاضلاب گرانشی بتن دارند. آنها معمولاً سبک وزن هستند و به راحتی بدون تجهیزات سنگین نصب می شوند. اکثر تولیدکنندگان فراتر از حداقل استاندارد تست می کنند تا ظرفیت کامل واحد را نشان دهند.

در نهایت، دستگاه های حذف خودکار چربی یا واحدهای بازیابی جایگزینی برای سپتیک تانک فاضلاب هیدرومکانیکی سپتیک تانک فاضلاب در آشپزخانه ها ارائه می دهند. در حالی که مخازن آنها به طور غیر فعال گریس را رهگیری می کنند، آنها دارای یک مکانیسم خودکار و موتوری برای برداشتن سپتیک تانک فاضلاب از مخزن و جداسازی آن در یک ظرف هستند. این رهگیرها باید همان استانداردهای کارایی یک HGI غیرفعال را داشته باشند، اما همچنین باید استاندارد دیگری را داشته باشند که ثابت کند آنها قادر به پاکسازی موثر گریس هستند.

آنها اغلب برای نصب بدون مزاحمت در آشپزخانه تجاری ، در یک گوشه یا زیر سینک طراحی شده اند. هزینه اولیه این واحدها می تواند بیشتر باشد، اما کارکنان آشپزخانه می توانند حداقل تعمیر و نگهداری مورد نیاز را برای حفظ عملکرد روان این واحدها انجام دهند. شما مجبور نخواهید بود که هزینه های پمپاژ منظم را بپردازید و در دراز مدت در هزینه های عملیاتی کسب و کار خود صرفه جویی کنید. به علاوه، طراحی جمع و جور این واحدها به این معنی است که می‌توانند در محدوده‌های تنگ قرار بگیرند و نصب آن‌ها را به اندازه کافی آسان می‌کند تا به عنوان یک پروژه DIY سریع نصب شوند. فقط لوله ها را وصل کنید، وصل کنید و بروید.

استفاده می کند

آشپزخانه های رستوران و خدمات غذا، سپتیک تانک فاضلاب را تولید می کنند که در خطوط تخلیه از سینک های مختلف، ماشین ظرفشویی و تجهیزات پخت و پز مانند اجاق های ترکیبی و کارگاه های تجاری وجود دارد. فرهای جوجه گردان نیز به منابع بزرگ چربی زباله تبدیل شده اند. اگر برداشته نشود، سپتیک تانک فاضلاب می تواند کلوخه شود و باعث انسداد و برگشت در فاضلاب شود.

فاضلاب سالانه حدود 400000 بار و فاضلاب شهری در 40000 مورد سرریز می شود. تعیین کرده است که انسداد لوله های فاضلاب علت اصلی سرریز فاضلاب است و گریس عامل اصلی انسداد فاضلاب است. حتی اگر مه انباشته شده به انسداد و سرریز فاضلاب بهداشتی افزایش پیدا نکند، می تواند عملیات تاسیسات فاضلاب را مختل کند و نیازهای عملیات و نگهداری را افزایش دهد.

به این دلایل، بسته به کشور، تقریباً همه شهرداری‌ها به عملیات آشپزخانه تجاری نیاز دارند تا از نوعی دستگاه سپتیک تانک فاضلاب برای جمع ‌آوری چربی قبل از ورود به فاضلاب استفاده کنند. در جایی که مه یک نگرانی در سیستم فاضلاب محلی است، جوامع برنامه های بازرسی را ایجاد کرده اند تا اطمینان حاصل کنند که این تله های چربی و سپتیک تانک فاضلاب به طور معمول نگهداری می شوند.

تخمین زده می شود که 50 درصد از سرریزهای فاضلاب ناشی از انسداد چربی است و سالانه بیش از 10 میلیارد گالن (38000000 متر مکعب ) فاضلاب خام نشت می کند.

روش عمل

هنگامی که جریان خروجی از سینک آشپزخانه وارد چربی‌گیر می‌شود، ذرات غذای جامد به پایین فرو می‌روند، در حالی که گریس و روغن سبک‌ تر به سمت بالا شناور می‌شوند. سپس آب نسبتاً بدون به سیستم سپتیک تانک فاضلاب معمولی وارد می شود. جامدات غذا در پایین و سپتیک تانک فاضلاب باید به طور دوره ای به روشی مشابه پمپاژ سپتیک تانک فاضلاب حذف شوند. سپتیک تانک فاضلاب سنتی یک واحد دفع مواد غذایی نیست. غذای ناتمام باید در سطل زباله یا سطل بازیافت مواد غذایی خراشیده شود. میلک شیک، سس و مواد جامد غذایی باید قبل از ورود به سینک یا ماشین ظرفشویی از روی ظروف پاک شوند.

برای حفظ درجه ای از کارایی، روندی برای تعیین تله های بزرگتر وجود داشته است. متأسفانه، فراهم کردن یک سپتیک تانک فاضلاب بزرگ برای ایستادن پساب همچنین به این معنی است که ضایعات مواد غذایی در ته سپتیک تانک فاضلاب زمان می‌گذارند و حجم موجود را کاهش می‌دهند و مشکلات پاکسازی را افزایش می ‌دهند. همچنین، غذای فاسد موجود در یک سپتیک تانک فاضلاب تجزیه می شود و مواد زائد سمی تولید می کند (مانند گازهای گوگرد) سولفید هیدروژن با آب موجود ترکیب می شود و اسید سولفوریک ایجاد می کند.. این به مواد ملایم فولاد و بتن حمله می کند و در نتیجه باعث پوسیدگی می شود، از طرف دیگر پلی اتیلن خاصیت مقاومت در برابر اسید دارد. یک سپتیک تانک فاضلاب بزرگتر رهگیر بهتری نیست. در بیشتر موارد، چندین سپتیک تانک فاضلاب به صورت سری، سپتیک تانک فاضلاب را خیلی بهتر جدا می کنند.

جهت کسب اطلاعات بیشتر به صفحه https://holding-bartar.com مراجعه نمایید.

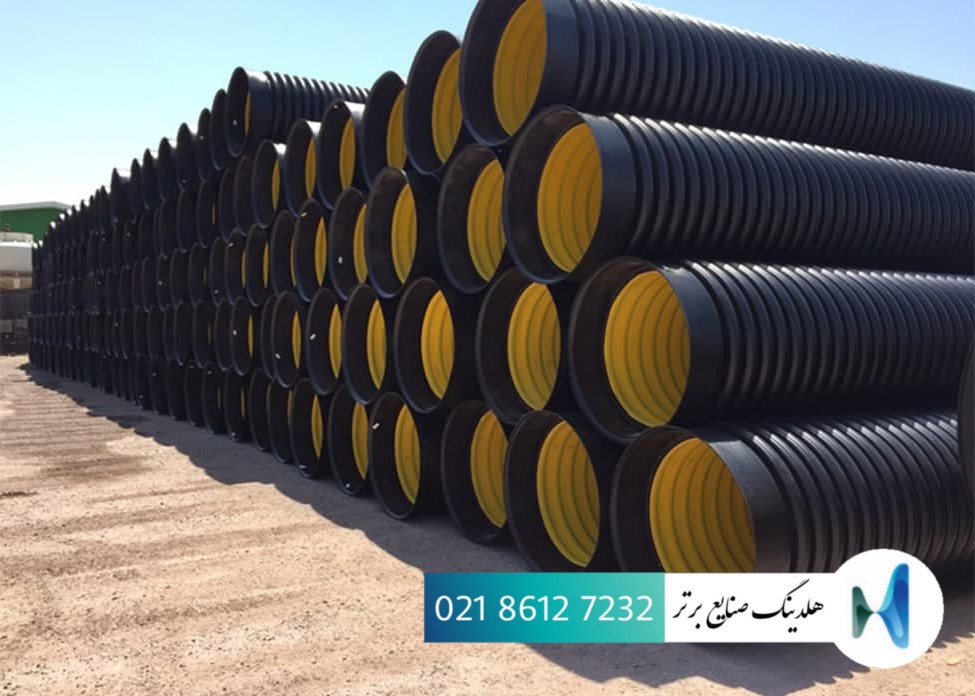

لوله کاروگیت

لوله دوجداره پلی اتیلن به عبارتی لوله کاروگیت با ظاهری حلقه حلقه و موجدار به همراه لایه داخلی صاف و صیقلی می باشد ( لوله کاروگیت ) بیشتر برای شبکه های آبرسانی و پسابهای صنعتی، شبکه های جمع آوری فاضلاب، بکار برده می شوند

لوله کاروگیت توانایی تحمل فشار داخلی زیادی نداشته (حداکثر 1.5 بار) تحت عنوان یک کانال زیرزمینی استفاده میشوند که برای شبکه های ثقلی طراحی شده است. سطح بیرونی لوله کاروگیت کنگره ای می باشد و انعطاف پذیری لوله های کاروگیت آنها را برای یک سری متنوعی از کاربردها مناسب میسازد

قابل ذکر است هر چقدر که شکل کاروگیتی روی لوله ها بیشتر باشد لوله کاروگیت از انعطاف پذیری بیشتری برخوردار خواهد بود همچنین هر اندازه انعطاف پذیری لوله کاروگیت زیادتر باشد به همان نسبت عمر سرویس دهی آن بالاتر میرود. در مواردی که لوله قرار است در زمین مودر استفاده قرار گیرد انتخاب لوله ای که دارای عمر سرویس دهی بالایی باشد بسیار حائز اهمیت میباشد زیرا این امر بسیار پر هزینه و وقت گیر می باشد. معمولا عمر سرویس دهی لوله کاروگیت ۵۰،۷۵ و حتی ۱۰۰ سال براورد میشود. لوله کاروگیت در برابر فشارهای زیرسطحی و بارهای مرده و زنده از سطح مقاومت بالایی دارد

لوله کاروگیت در کاربردهایی مثل زهکشی نیز مورد استفاده قرار گیرند

لوله کاروگیت دوجداره

یک لوله کاروگیت دوجداره دارای سطح داخلی صاف و دارای یک لوله خارجی کاروگیت است. در بسیاری از مناطق با قطر ۴ تا ۶۰ اینچ برای تخلیه طوفان شهری و زهکشی بزرگراه به کار گرفته می شود. لوله HDPE موج دار به دلیل دوام و مقاومت بالا در برابر خوردگی و مواد شیمیایی، به گزینه ای برای سنگ تراشی و فلز تبدیل شده است.

سایزبندی لوله کاروگیت

لوله های PE کاروگیت به صورت استاندارد با قطر ۱۰۰ میلی متر (۴ اینچ)، ۱۵۰ میلی متر (۶ اینچ) ، ۲۰۰ میلی متر (۸ اینچ)، ۲۵۰ میلی متر (۱۰ اینچ)، ۳۰۰ میلی متر (۱۲ اینچ)، ۳۷۵ میلی متر (۱۵ اینچ) و ۴۵۰ میلی متر (۱۸ اینچ) را پوشش می دهد.

از لوله کاروگیت فاضلابی چطور استفاده می‌شود؟

همان ‌طورکه پیش‌تر ذکر شد، از لوله کاروگیت بیشتر برای انتقال فاضلاب و پسماندهای صنعتی استفاده می‌شود؛ به همین دلیل است که به این لوله ‌ها لوله کاروگیت فاضلابی نیز گفته می‌شود. از طرفی، ساختار این لوله ‌ها به وسیله خاکی که در زیر زمین و اطراف آن قرار می‌گیرد، احاطه می‌شود و از همین رو طول عمر و عملکرد لوله کاروگیت نیز تا حدود زیادی به خاکی که آن را احاطه کرده است، بستگی دارد. لوله کاروگیت مقاومت و انعطاف ‌پذیری بالایی دارند و نسبت به فشار و لرزش مقاوم هستند.

انواع لوله کاروگیت

به طور کلی، لوله کاروگیت از لحاظ تحمل فشار به سه دسته تقسیم می ‌شوند؛ این سه دسته عبارت ‌اند از ۱۶ کیلوتن، ۶۴ کیلوتن و ۳۱/۵ کیلوتن که هر کدام برای مصارف خاصی در زیر یا روی سطح زمین مورد استفاده قرار می‌گیرند. مورد دیگری که باید در مورد لوله کاروگیت بدانید این است که این لوله ‌ها در اندازه‌ ها و با روش ‌های متفاوتی تولید می‌ شوند که به آن‌ ها لوله کاروگیت و لوله اسپیرال کاروگیت گفته می ‌شود.

لوله کاروگیت متشکل از مواد پلی اتیلنی است که به صورت یک تکه قالب و پرس می‌ شود، در حالی که در لوله اسپیرال کاروگیت قسمت برجسته لوله به وسیله اکسترودی که لوله را تولید می‌کند ساخته می ‌شود. سپس این لوله سرد شده و از داخل آب عبور می‌کند و به تدریج به صورت مارپیچی رول گشته و هم چسبانده می‌ شود. در مرحله بعد، جدار داخلی و زرد رنگ آن با فشار بالا درون لوله جای می‌گیرد. این نوع از لوله‌ ها معمولاً سایزهای بالایی در حدود ۱۰۰۰ تا ۲۵۰۰ دارند.

با لوله کاروگیت بیشتر آشنا شوید

لوله کاروگیت لوله ‌ای پرکاربرد با ویژگی ‌های منحصر به ‌فرد و ساختاری ویژه است که از دو جدار مجزا از جنس پلی اتیلن تشکیل شده است. جدار بیرونی لوله کاروگیت به صورت مارپیچی بوده و حلقه‌ هایی متحدالمرکز در آن وجود دارد. سطح داخلی آن نیز حالتی صاف و صیقلی و بدون شیار دارد؛ به همین دلیل این نوع لوله برای عبور مایعات و سیالات صنعتی بسیار پرکاربرد است و مایعات بدون داشتن فشار به راحتی می ‌توانند از این قسمت از لوله عبور کنند. شیارهای موجود در بخش خارجی لوله نیز موجب می‌شود تا مقاومت لوله افزایش پیدا کند. معمولاً جدار داخلی لوله کاروگیت فاضلابی از جنس فولاد یا پلی ‌اتیلن سنگین است. وجود چین ‌خوردگی و فنری ساخته شدن لوله کاروگیت در بخش بیرونی آن موجب می ‌شود تا لوله استحکام و مقاومت بیشتری در برابر فشار بالا و تنش داشته باشد.

استاندارد لوله کاروگیت

استانداردهای تولید و کنترل کیفیت لوله دوجداره کاروگیت

مشخصات فنی و کیفیت لوله دوجداره کاروگیت می‌بایستی با استاندارد

DIN16961-2 (مربوط به کنترل ابعاد و مقاومت حلقوی لوله)

EN13476 (سایر آزمون‌ های مربوط به مشخصات کیفیت محصول) مطابقت داشته باشد

لوله‌ کاروگیت تولیدی کارخانه هلدینگ صنایع برتر مطابق با تمام استانداردهای سختگیرانه موسسه استاندارد ایران و آلمان است و منطبق بر قوانین و استانداردهای فنی مربوط به مدیریت آب، فاضلاب می ‌باشد و دارای تایید فنی عمومی از مؤسسه Bautechnik - DIBT در برلین به شماره 42.1-390 DIBt Z- می‌ باشد.

استاندارد جهانی بر تولید لوله کاروگیت با مقاومت مکانیکی بین 16 تا 31.5 کیلیو نیوتن بر متر مربع تاکید می ‌کند.

لوله کاروگیت 110 میلیمتر یا لوله کاروگیت 4 اینچ

لوله کاروگیت 110 میلیمتر با قطر دهانه داخلی لوله 110 میلیمتر و قطر بیرونی لوله باحتساب کنگره های بیرونی 127 میلیمتر میباشد.

لوله کاروگیت 110 میلیمتر کارخانه هلدینگ صنایع برتر جهت استفاده در انتقال آبهای سطحی به عنوان جوی آب، جمع آوری فاضلاب زهکشی استفاده می شود.

اتصال لوله کاروگیت 110 میلیمتر توسط کوپلر و واشر میباشد. لوله کاروگیت 110 میلیمتر در شاخه های 3 و 6 و 12 متری تولید می شود. وزن هر متر از این لوله حدوداً 1 کیلوگرم میباشد

لوله کاروگیت 160 میلیمتر لوله کاروگیت 6 اینچ :

لوله کاروگیت 160 میلیمتر با قطر دهانه داخلی لوله 160 میلیمتر و قطر بیرونی لوله باحتساب کنگره های بیرونی 187 میلیمتر میباشد.

لوله کاروگیت 160 میلیمتر در کارخانه بزرگ لوله کاروگیت در شاخه های 3 و 6 و 12 متری تولید می شود.

اتصال لوله کاروگیت ۲۰۰ میلیمتر توسط کوپلر و واشر میباشد.

لوله کاروگیت 160 میلیمتر کارخانه هلدینگ صنایع برتر جهت استفاده در فاضلاب شهری و فاضلاب مجتمع آبها جمع آوری فاضلاب زهکشی استفاده می شود.

وزن هر متر از این لوله حدوداً 1.8کیلوگرم میباشد.

مقدار جایگیری لوله کاروگیت 160 میلیمتر در هر ماشین تک محور به میزان 950 متر طول و 159 شاخه و ترانزیت به میزان 2300 متر طول می باشد.

ویژگی لوله کاروگیت پلی اتیلن

انعطاف پذیری بالا

لوله کاروگیت پلی اتیلن از نظر وزن سبک بوده و خاصیت ارتجاعی دارند و به دلیل انعطاف پذیری بالای آنها در هنگام نصب، مناسب برای هر نوع طراحی و نقشه می باشند.

مقاومت بالا:

لوله های کاروگیت پلی اتیلنی تحمل فشار های بالا ( خاک، بار ترافیکی) و همچنین توانایی مقاومت در برابر فشار در هنگام نصب و راه اندازی را خواهند داشت.

خاصیت هیدرولیکی

داشتن سطح داخلی صاف صیقلی با ضریب اصطکاک مانینگ 0.009-0.010 ( که این ضریب در مدت عمر لوله ثابت می ماند) به دفع سریع جریان فاضلاب توسط لوله کاروگیت پلی اتیلن کمک میکند. این سطح صاف داخلی تا حد زیادی احتمال انسداد را کاهش و ویژگی های جریان را افزایش می دهد و ظرفیت حمل بار توسط لوله کاروگیت پلی اتیلنی را تا 40 درصد نسبت به لوله های بتنی افزایش می دهد.

مقاومت عالی در برابر خوردگی و سایش

لوله کاروگیت از مقاومت بسیار خوبی در برابر انواع مواد شیمیایی برخوردار هستند و مقاومت در برابر خوردگی و سایش آنها به میزان قابل توجهی بیشتر از لوله های فلزی و بتنی است.

آب بندی اتصالات

لوله کاروگیت پلی اتیلن 100 درصد آب بند هستند از این رو در مقابل هر نوع نفوذ و نشتی آب ایمن هستند. بدین ترتیب امکان آلودگی خاک و آب های زیر زمینی از بین می رود.

نصب ساده و راحت

با توجه به سبکی و بلندی لوله کاروگیت پلی اتیلن، نصب آنها بسیار سریع و راحت است. اتصال لوله های کاروگیت پلی اتیلنی به همدیگر از طریق واشر و کوپلر یا جوش پلی اتیلنی به همدیگر به راحتی صورت می پذیرد. با توجه به وزن سبک لوله های کاروگیت بر خلاف لوله های فلزی و بتنی به تجهیزات بارگیری سنگین جهت نصب نیازی نیست

نگهداری راحت

لوله کاروگیت پلی اتیلن ضد رسوب، ضد گرفتگی و واکنش ناپذیر هستند و نیازی به تعمیرات و نگهداری منظم ندارند. هرزگاهی شست و شوی سریع با آب، سطح لوله را صاف نگه می دارد و باعث بهبود عملکرد لوله کاروگیت می گردد.

عمر طولانی

به دلیل مقاومت بالا در مقابل خوردگی، واکنش های شیمیایی سایش، لوله کاروگیت می توانند بیش از یک قرن مورد استفاده قرار گیرند.

هزینه بسیار پایین

با توجه به اینکه وزن لوله کاروگیت پلی اتیلنی 60 تا 70 درصد کمتر از لوله های تکجداره صلب و 95 درصد کمتر لوله های بتنی است، باعث صرفه جویی قابل توجه در هزینه ها می گردد.

زیست سازگاری

تولید و بازفرآوری پلی اتیلن هیچ واکنشی و تاثیری بر روی محیط زیست ندارد و با توجه به آب بندی لوله کاروگیت، نشت فاضلاب به محیط زیست مطلقا وجود ندارد.

لايه پوشا :

اين قسمت كه دور تا دور لوله را مي پوشاند و تماس مستقيم با سطح خارجي لوله دارد خود از چند لايه تشكيل شده است كه در مجموع وظيفه انتقال بار و جلوگيري از تغيير شكل لوله را بعهده دارد.

بستر:

اين لايه در صورتيكه خاك طبيعي كف ترانشه نتواند سطح مناسبي جهت لايه زيرين فراهم نمايد ايجاد مي شود.

لايه زيرين

لايه اي كه جهت تراز نمودن كف ترانشه ايجاد مي شود.

لايه كناري

لايه اي كه در كناره لوله (نيمه پائيني) ايجاد مي¬شود و وظيفه انتقال بارهاي وارده را بعهده دارد. كيفيت مصالح مصرفي و چگونگي اجراي اين لايه نقش مهمي در كنترل تغيير شكل لوله پلي اتيلن دارد.

خاكريزي اصلي اوليه

اين منطقة خاكريزي كه ارتفاع آن در شرايط معمول تا %75 قطر لوله و در حالتي كه لوله پائين تر از سطح آب زيرزميني مي باشد حداقل تا 15 سانتيمتر روي لوله را مي پوشاند، بعنوان تكيه گاه اوليه در مقابل تغيير شكل جانبي عمل مي¬كند.

خاكريزي اصلي ثانويه

عملكرد اساسي اين لايه توزيع نيروهاي سربار و جدا نمودن لوله از هر گونه اثرات ناشي از خاكريز نهائي مي باشد.

خاكريز نهائي

اين لايه كه از مصالح محل براي اجراي آن استفاده و در نهايت متراكم مي شود كمترين اثر را بر روي لوله دارد اما با ايجاد يك لايه متراكم حالت انتقال بار به شكل قوس افزايش مي يابد و به همين علت و براي جلوگيري از تاثير سوء بارهاي متمركز بر روي لوله مي بايست از بكارگيري نخاله هاي ساختماني، مصالح همراه با مواد آلي و تخته سنگ¬هاي بزرگ ممانعت بعمل آورد تا امكان رفت و آمد و گذر وسايل نقليه از روي ترانشه امكان پذير گردد.

همانگونه كه بيان گرديد توان تحمل بار لوله کاروگیت به شكل چشمگيري بوسيله اجراي لايه هاي خاك (مطابق ضوابط فني) در اطراف لوله افزايش مي يابد. نيروهاي وارده به لوله کاروگیت از طريق ديواره هاي جانبي به خاك اطراف منتقل مي¬شود. مقاومت خاك اطراف لوله کاروگیت به شكل منفعل از تغيير شكل بيشتر لوله کاروگیت جلوگيري و همچنين نيروهاي قائم را تحمل مي نمايد. ميزان اين مقاومت بستگي به نوع مصالح و چگونگي اجراي لايه پوشا دارد. اجراي لايه مستحكم تردر اطراف لوله کاروگیت، تغيير شكل كمتر را در پي خواهد داشت. به اين تعامل بين لوله کاروگیت و لايه اطراف آن سيستم خاك لوله اطلاق مي شود.

نصب لوله کاروگیت

هدف اصلي در اجراي صحيح، محدود كردن تغيير شكل لوله کاروگیت مي باشد. تغيير شكل لوله کاروگیت در دو مرحله مي تواند اتفاق افتد. تغيير شكل ناشي ازمراحل نصب كه مربوط به نحوه نگهداري و نصب لوله مي شود و تغيير شكل دوران بهره برداري كه مربوط به اعمال بارهاي وارده پس از نصب مي شود. تغيير شكل دوران بهره برداري بصورت كاهش در قطر عمودي لوله کاروگیت كه ناشي از بارهاي وارده (بارخاكريز و بار ترافيكي) مي باشد پديدار مي شود اما تغيير شكل دوران نصب مي تواند بصورت افزايش و يا كاهش در قطر عمودي لوله مشاهده شود (افزايش قطر عمودي ناشي از متراكم نمودن لايه هاي اطراف لوله

میزان تغییر شکل قابل قبول

بمنظور اطمينان از كيفيت مناسب كارگزاري لوله کاروگیت معمولاً ميزان تغيير شكل قابل قبول توسط طراح ارائه مي شود. اين موضوع بويژه براي لوله هايي كه تحت فشار نمي باشند و داراي SDRبالائي هستند حائز اهميت مي باشد. تغيير شكل عمده، عموماً 30 روز پس از تحكيم خاكريز روي لوله کاروگیت پديدار مي شود. در هر صورت حد تغيير شكل مجاز مطابق ASTMبراي لوله هاي به قطر 250 تا 3000 ميليمتر به 3 درصد و مطابق CSA (موسسه استاندارد كانادا) براي لوله هاي به قطر 450 تا 1200 ميليمتر به 5 درصد محدود مي شود.

نحوه ی اجرای بستر و لایه های اطراف لوله کاروگیت

همانگونه كه بيان شد اجراي صحيح بستر لوله کاروگیت در كاركرد اين لوله ها بسيار با اهميت مي باشد. لذا درانتخاب نوع مصالح و روش اجرا بايد دقت فراوان نمود. هر چند كه جزئيات موضوع به تناسب طرح و در نظر گرفتن شرايطي مانند عمق ترانشه ، فشار هيدرواستاتيكي، بارهاي ساكن و متحرك و غيره، توسط طراح ارائه مي گردد ولي در ادامه به برخي نكات بصورت كلي اشاره مي شود.

شهرهای تولید کننده لوله کاروگیت

لوله کاروگیت در ایران در شهرهای ساوه، گرمسار، سنندج، مشهد، تبریز، قزوین اهواز و قم و کرمان تولید می شود که نکته قابل توجه در خرید لوله کاروگیت براورد هزینه حمل لوله تا محل پروژه می باشد که شرکت هلدینگ صنایع برتر سعی کرده است که از نزدیکترین انبار به پروژه لوله ها را در اختیار هموطنان عزیز قرار دهد.

جهت کسب اطلاعات بیشتر به صفحه https://holding-bartar.com مراجعه نمایید.

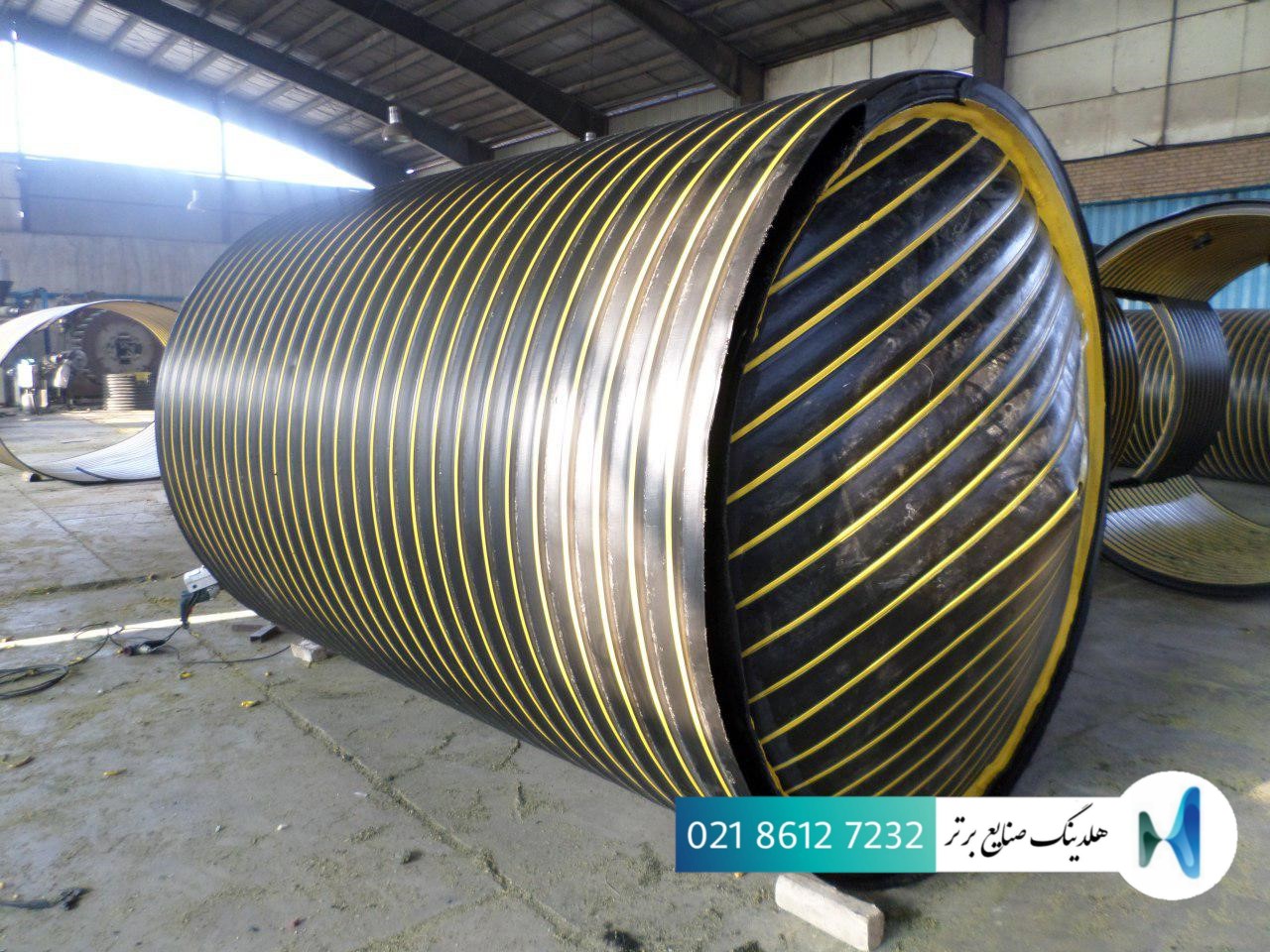

استانداردهای معتبر لوله پلی اتیلن تک جداره

لوله پلی اتیلن تک جداره دارای استانداردهای مختلفی برای کاربرد‌های متفاوت است که معتبر ترین آنها، استاندارد DIN 8074 آلمان جهت لوله پلی اتیلن تک جداره و DIN 16963 جهت اتصالات و استاندارد ASTM و استاندارد Isiri 1331 ایران است که جزئیات هر کدام را جداگانه در بخش استاندارد‌ها می توانید مطالعه نمائید.

روش توليد لوله پلی اتیلن

فرآيند توليد لوله پلي اتيلن تک جداره به روش اكستروژن مي باشد كه مواد اوليه به صورت گرانول به داخل دستگاه اكسترودر وارد شده و در اثر حرارت ذوب مي شوند.

مواد ذوب شده به وسيله ماردون (ميله مارپيچ) به جلو رانده مي شده و پس از خروج از اكسترودر وارد قالب مي شوند . مواد پخته شده پس از خروج از سر قالب ، از كاليبراتور عبور نموده و در تانك وكيوم با اعمال فشار مناسب شكل داده مي شوند. سطح لوله به محض خروج از كاليبراتور بوسيله لايه هايي از جريان آب سرد خنك مي گردد.

حرارت بالاي مذاب پلي اتيلن بعد از خروج از قالب بتدريج در تانك وكيوم و پس از آن در تانك هاي خنك كننده با استفاده از آب سرد كاهش مي يابد .

لوله پلی اتیلن توليد شده بوسيله دستگاه كشنده بتدريج از درون تانك هاي خلاء و خنك كننده كشيده شده و بوسيله دستگاه مارك زن ، مشخصات فني ، تاريخ توليد ، علامت استاندارد و نشان اختصاري نام شركت بر روي آن ثبت مي گردد و سپس بوسيله دستگاه برش در متراژهاي مختلف و معين بريده مي شوند.

لوله پلی اتیلن سایز 50:

لوله پلی اتیلن سایز 50 دسته ای از لوله های پلی اتیلن است که در شبکه های انتقال آب مورد استفاده قرار می گیرد. ویژگی های منحصر به فرد لوله های پلی اتیلن 50 میلی متر باعث شده است این لوله ها مورد توجه مدیران صنایع در سراسر جهان قرار بگیرند. از طرف دیگر، این لوله ها دارای مقاومت بالایی در برابر حرارت و فشار زیاد هستند و به همین خاطر کاربرد وسیعی در صنایع آب و فاضلاب دارند.

لوله پلی اتیلن 50 میلیمتر در تمام صنایع، ساختمان ها و پروژه ها کاربرد دارند. این لوله ها به عنوان مسیر عبور سیم ها و کابل های برق و مخابراتی و همچنین فیبرهای نوری مورد استفاده قرار می گیرند.

یکی دیگر از موارد استفاده لوله پلی اتیلن 50 میلیمتر، نصب در مسیر انتقال مواد شیمیایی در صنایع نفت و پتروشیمی می باشد. تمام موادی که در این صنایع تولید می شوند ماهیت اسیدی و یا شیمیایی بسیار قوی دارند و از این جهت لوله هایی باید برای انتقال این مواد به کار روند که در این محیط ها تخریب نشوند.

اصلی ترین کاربرد لوله پلی اتیلن 50 میلیمتر استفاده در صنعت آب و فاضلاب می باشد. برای انتقال آب و فاضلاب در شبکه های شهری و روستایی، از لوله های پلی اتیلن با قطرهای مختلف استفاده می شود. لوله پلی اتیلن سایز 50 میلیمتر نیز یکی از انواع لوله آبرسانی محسوب می شود.

مقاومت در برابر عوامل شیمیایی، مقاومت در برابر ضربه، سایش و خمش، انعطاف پذیری بالا، عدم خوردگی و زنگ زدگی، قابلیت جوش و اتصال آسان، حمل و نقل و جابه جایی آسان، مقاومت در برابر تجزیه، فسادپذیری و رشد میکروارگانیسم ها از مهم ترین مزایای استفاده از لوله پلی اتیلن 50 میلی متر می باشد.

اتصالات لوله پلی اتیلن

لوله پلی اتیلن را می توان به وسیله اتصالات متنوعی به هم وصل کرد. اتصالات پیچی، اتصالات جوشی و الکتروفیوژن از جمله این روش ها می باشند. در دروش اتصال جوشی لوله در طی فرآیند جوش گرم شده و با اتصالات یکپارچه میشوند. این موضوع باعث میشود از هر دو طرف اتصال لوله از حالت اولیه خود نیز مستحکم تر شود. برای نصب و اتصال لوله پلی اتیلن، برخلاف لوله های PVC هیچ واشر یا ماده شیمیایی برای چسباندن لازم نیست. این موضوع، در کنار طول عمر بالای لوله پلی اتیلن این لوله ها را به جایگزینی تبدیل کرده که کمترین آسیب را به محیط زیست وارد میکند.

لوله پلی اتیلن گازرسانی

یکی از مهمترین کاربردهای لوله پلی اتیلن در صنایع پتروشیمی و برای انتقال گاز طبیعی است. مقاومت بالای لوله پلی اتیلن در برابر آتش و زنگ زدگی و طول عمر بالای این لوله ها باعث شده لوله های پلاستیکی با جنس پلی اتیلن یکی از اصلی ترین لوله های مصرفی در صنایع نفت و گاز و پتروشیمی و حتی معادن باشد.

لوله پلی اتیلن آبیاری تحت فشار

در زمین های کشاورزی که برای انتقال آب در شبکه های آبیاری تحت فشار بارانی و قطره ای، به فشار کاری بالایی نیاز است، لوله پلی اتیلن بهترین انتخاب ممکن می باشد. این لوله ها نسبت به لوله های فلزی در شبکه های تحت فشار عملکرد بهتری دارند و همین موضوع باعث شده سرعت جایگزینی لوله های پلی اتیلنی در صنایع کشاورزی از سایر صنایع به مراتب بالاتر باشد.

یکی از دلایل دیگر استقبال کشاورزان از لوله پلی اتیلن سهولت در نصب و به کارگیری این لوله ها و هزینه پایینتر اتصالات می باشد. اتصالات و شیرآلات پلیمری به سادگی به لوله پلی اتیلن متصل شده و کاملا آب بندی می شوند. ابتکارات به کار رفته در اتصالات پلیمری نیاز به اتصالات و شیرآلات و مغزی ها را به حداقل مقدار ممکن کاهش داده و هزینه های اجرایی را به میزان قابل توجهی کاهش می دهد.

لوله پلی اتیلن کاروگیت فاضلابی و زهکشی

لوله پلی اتیلن دوجداره کاروگیت برای مدیریت آب جریان ثقلی (گرانشی) مورد استفاده قرار میگیرند. هدف از بکارگیری لوله کاروگیت تحمل فشار سیال نمی باشد و تنها به عنوان مجرای عبوری سیال مورد استفاده قرار می گیرد . به دلیل مقاومت بالای این لوله ها در برابر فشار بیرونی عمده مصرف لوله های کاروگیت به صورت دفنی و برای عبور پساب می باشد .

لوله پلی اتیلن دوجداره کاروگیت دارای دو جداره می باشد که سطح خارجی آن به صورت موج موج و حلقه ای می باشد اما قسمت داخلی لوله کاروگیت کاملا صاف و صیقلی می باشد ، هدف از ساخت جداره داخلی صیقلی برای عبور راحت سیالات فاضلابی می باشد زیرا سیالات فاضلابی دارای ذرات جامد می باشند که در صورت عدم صیقلی بودن سطح داخلی لوله موجب ایجاد رسوب در لایه های آن شده و پس از مدتی نیاز به تعویض و تعمیر لوله پلی اتیلن می باشد.

تولید لوله پلی اتیلن

برای ایجاد لوله در اندازه‌ های مختلف، رزین PP گرم می ‌شود و از طریق یک قالب خارج می‌ شود، که قطر خط لوله را تعیین می‌کند. لوله پلی‌ اتیلن به دلیل افزودن ۳ تا ۵٪ کربن سیاه به ماده پلی‌اتیلن شفاف، معمولاً به رنگ سیاه است.

افزودن کربن سیاه محصولی را ایجاد می‌کند که در برابر اشعه ماورا بنفش مقاوم باشد. رنگ‌های دیگر نیز موجود، اما کمتر رایج هستند. لوله رنگی یا راه راه معمولاً ۹۰٪ تا ۹۵٪ ماده سیاه است و در قسمت بیرونی آن فقط یک لایه یا نوار رنگی است.

در زیر روند اکستروژن لوله HDPE نشان داده شده است:

سیستم لوله‌کشی اکسترود شده لوله HDPE، ۸۰۰ میلی‌متر

لوله HDPE کاملاً اکسترود شده ۸۰۰ میلی متر (۳۱.۵۰ اینچ)

ماده اولیه لوله پلی ‌اتیلن از یک سیلو به ناودان خشک کن کشیده می‌شود، که هر گونه رطوبت گلوله را از بین می‌برد. سپس توسط یک پمپ خلا به داخل مخلوط کن کشیده می‌شود، جایی که توسط گرم‌کن محفظه ‌ای گرم می‌شود.

مواد PE در ۱۸۰ درجه سانتی‌گراد (۳۵۶ درجه فارنهایت) ذوب می‌شوند، و اجازه می‌دهند که از طریق قالب منتقل شود، تا مواد مذاب را به شکل دایره‌ای درآورد. پس از عبور از قالب، لوله تازه تشکیل شده به سرعت وارد مخازن خنک ‌کننده می‌شود، که قسمت خارجی لوله را در آب غوطه‌ور یا اسپری می‌کنند، هر یک از آن ‌ها دمای لوله را ۱۰ تا ۲۰ درجه کاهش می‌دهد.

از آنجا که پلی ‌اتیلن از ظرفیت ویژه حرارتی بالایی برخوردار است، برای جلوگیری از تغییر شکل لوله، باید آن را به صورت مرحله‌‌ای خنک کرد و تا رسیدن به تراکتور برای حمل‌و‌نقل، آنقدر سخت است که باید با ۲ یا ۳ تسمه به آرامی کشیده شود.

چاپگر لیزری یا پودری اندازه، نوع، تاریخ و نام سازندگان را در کنار لوله چاپ می‌کند. سپس با اره به طول ۳، ۶، ۱۲ یا ۲۴ متر (۹.۸، ۱۹.۷، ۳۹.۴ یا ۷۸.۷ فوت) بریده می ‌شوند، یا به طول ۵۰، ۱۰۰ یا ۲۰۰ متر (۱۶۴، ۳۲۸ یا ۶۵۶ فوت) سیم ‌پیچی می ‌شوند.

کاربردهای لوله پلی اتیلن

انواع مختلف لوله پلی اتیلن برای کاربرهای گوناگونی از جمله موارد زیر مورد استفاده قرار می‌گیرند:

شبکه‌های آب‌رسانی شهری و روستائی

پوشش لوله ‌های فلزی

شبکه‌های گاز رسانی

سیستم ‌یای مایعات و فاضلاب صنعتی

شبکه ‌های آبیاری تحت فشار (قطره ‌ای و بارانی)

شبکه ‌های زهکشی

بعنوان کانال‌ های تهویه

سیستم ‌های آبیاری متحرک

پوشش کابل‌ های مخابراتی و فیبر نوری

پوشش کابل ‌های برق

شبکه‌ های فاضلاب شهری و روستائی

سیستم ‌های لایروبی

انتقال مایعات شیمیایی وپسماند های صنعتی ( طبق استاندارد )

گریدهای گوناگون لوله پلی اتیلن:

گرید ۶۳

این گرید امروزه استفاده از آن رایج نیست زیر قطر و وزن آن بیشتر و تولید آن هزینه بر است و به صرفه نیست.

گرید ۸۰

این محصول با وزن و قطر کمتر، توان تحمل فشار بیشتری دارد و قیمت آن نیز مناسب تر است. بنابراین نسبت به گرید قبلی کارآمدتر است.

لوله پلی اتیلن فشار قوی:

این لوله از بهترین ترکیبات اولیه تولید شده که توان تحمل فشاری کاری بیشتر و وزن و قطر کمتر دارد. در گرید های قبلی نور مستقیم خورشید باعث استهلاک لوله می شد و یکی از اساسی ترین معایب آن نیز همین دلیل است، که این مسئله اساسی در گرید ۱۰۰ رفع شده است. ترکیبات این لوله در مقابل اشعه UV نیز مقام است.

در واقع تمام لوله پلی اتیلن، فشار قوی هستند، که این به دلیل پیشرفت تکنولوژی ساخت مواد اولیه است؛ یعنی اگر در گذشته برای تحمل فشار بیشتر، دیواره‌ی لوله را ضخیم و ضخیمتر می کردند، با مواد جدید وزن و ضخامت لوله کاهش اما تحمل فشار تا 32 بار افزایش یافته است.

لوله پلی اتیلن فشار قوی معمولا 10 یا 16 بار تولید می شود که البته این خود یکی از پارامترهای تاثیرگذار بر قیمت لوله پلی اتیلن است؛ هر چه تحمل فشار افزایش یابد قیمت لوله نیز افزایش میابد.

از مزیت های این لوله میتوان به وزن کمتر نسبت به سایر لوله ها، تحمل دمای منفی 70 درجه تا مثبت 80 درجه سانتیگراد، مناسب برای استفاده در مناطق زلزله خیز به دلیل انعطاف پذیری بالا، مقاومت بالا در برابر انواع مواد شیمیایی خورنده مانند اسیدها و بازها، حمل و نصب آسان در کمترین زمان ممکن، مقاوم در برابر اشعه ماورای بنفش که باعث از بین رفتن لوله می شود.

لوله فشار قوی در دو نوع شاخه ای (6 متری یا 12 متری) و کلافی با مواد pe80 و pe100 تولید می شود.

اصطلاحات رايج لوله پلي اتيلن

PN : مخفف كلمه Pressure nominal مي باشد و روش ديگري جهت دسته بندي فشار كاري لوله پلي اتيلن مي باشد.

PE : مخفف كلمه Poly ethylene است و در سه رنج به عرضه عموم مي رسد:

PE60 پلي اتيلن با خلوص 60 درصد

PE80 پلي اتيلن با خلوص 60 درصد

PE100 پلي اتيلن با خلوص 60 درصد

قیمت لوله پلی اتیلن

لوله پلی اتیلن با توجه به مواد اولیه ای که برای ساخت آنها استفاده می شود به دو دسته لوله پلی اتیلن PE80 و PE100 تقسیم بندی می شوند (لوله پلی اتیلن PE63 دیگر تولید و عرضه نمی شود .

این نوع از لوله پلی اتیلن به دلیل دانسیته کم دارای وزن و ضخامت بیشتری نسبت به دو نوع دیگر می باشد و همین علت باعث وزن بالای این گرید از لوله پلی اتیلن می باشد که تولید آن بسیار پرهزینه بوده و مقرون به صرفه نمی باشد.

این مواد اولیه از ترکیبات نفتی جداسازی می شوند و به همین دلیل قیمت روز لوله پلی اتیلن رابطه مستقیم با قیمت جهانی نفت دارد.

یکی دیگر از عوامل تاثیرگذار بر قیمت لوله پلی اتیلن میزان ترکیب مواد اولیه با گرانول ها یا کامپاندهای حاصل از آسیاب لوله های مصرف شده است. میزان خلوص مواد به کار رفته در هر نوع لوله با توجه به اندازه و نوع کاربرد آن متفاوت است و این اختلاف باعث تغییر در قیمت لوله پلی اتیلن می گردد.

جهت کسب اطلاعات بیشتر به صفحه https://holding-bartar.com مراجعه نمایید.
